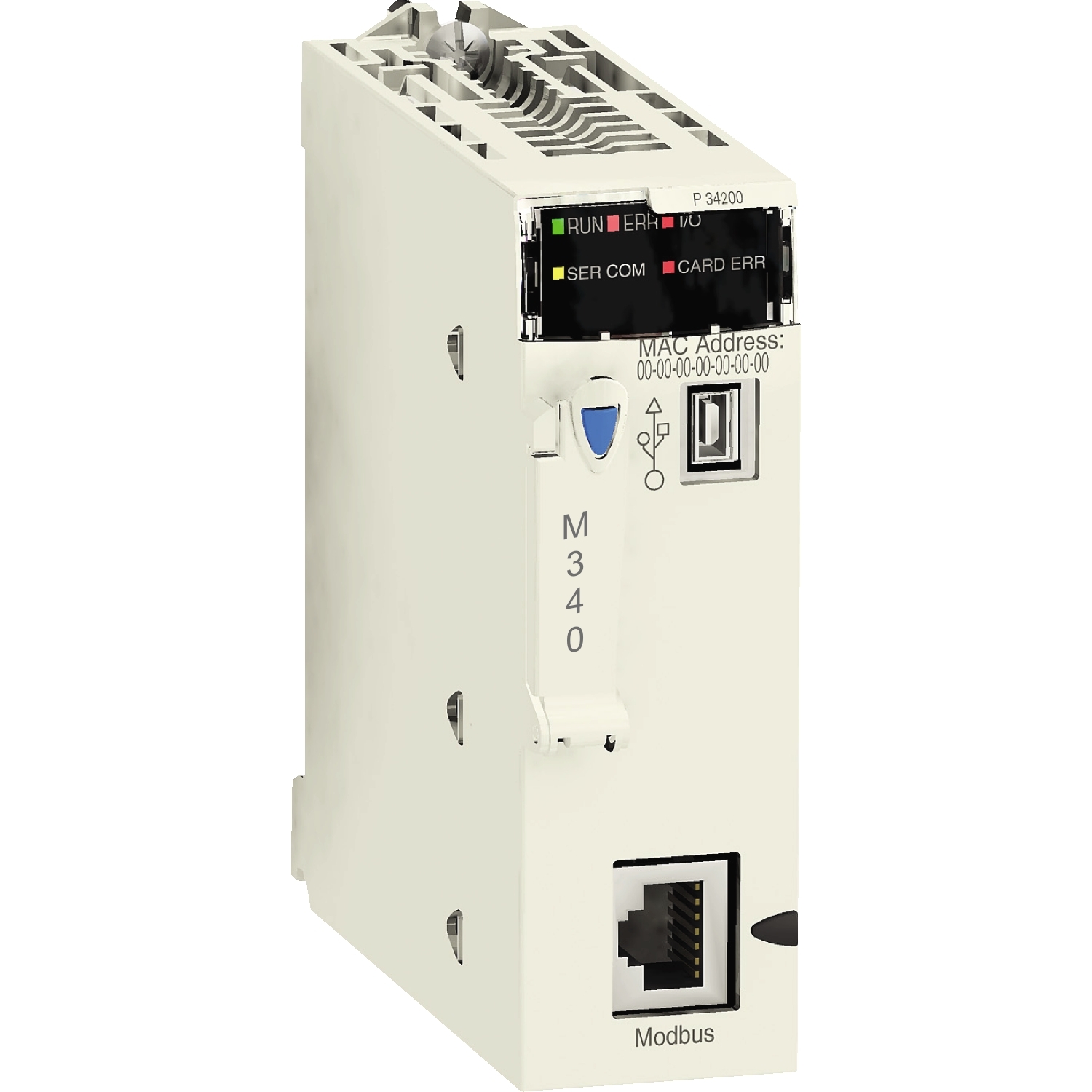

13382875018| 產品系列 | Modicon M340 自動化平臺 | |
|---|---|---|
| 產品類型 | 處理器模塊 | |
| 機架數量 | 1 | |
| 槽位數 | 11 | |
| 離散量 I/O 處理器數量 | 1024 I/O 單機架配置 | |
| 模擬量 I/O 處理器容量 | 256 I/O 多機架配置 66 I/O 單機架配置 | |
| 特殊應用通道數量 | 36 | |
| 監控 | 診斷計數器 對任何數據中心建模 事件計數器 對任何數據中心建模 |
| 控制通道 | 可編程回路 | |
|---|---|---|
| 集成連接類型 | 非隔離的串行鏈接 RJ45 特性模式, 傳輸模式: 基帶異步, RS232C, 傳輸模式: 2 屏蔽雙絞線對 在…上 0.3...19.2 kbit/s 全雙工 非隔離的串行鏈接 RJ45 特性模式, 傳輸模式: 基帶異步, RS485, 傳輸模式: 1 屏蔽雙絞線對 在…上 0.3...19.2 kbit/s 半雙工 非隔離的串行鏈接 RJ45, 主/從 對任何數據中心建模, RTU/ASCII, 傳輸模式: 基帶異步, RS232C, 傳輸模式: 1 屏蔽雙絞線對 在…上 0.3...19.2 kbit/s 半雙工 非隔離的串行鏈接 RJ45, 主/從 對任何數據中心建模, RTU/ASCII, 傳輸模式: 基帶異步, RS485, 傳輸模式: 1 屏蔽雙絞線對 在…上 0.3...19.2 kbit/s 半雙工 USB 端口 在…上 12 Mbit/s | |
| 通訊模塊處理器 | 2 以太網通訊模塊 4 ASI模塊 | |
| 每段的設備數 | 0…32 (特性模式) 0…32 (對任何數據中心建模) | |
| 設備數量 | 2 點至點 特性模式 2 點至點 對任何數據中心建模 | |
| 總線長度 | 0…10 m 非絕緣的串行鏈接 特性模式 段 0…10 m 非絕緣的串行鏈接 對任何數據中心建模 段 0…1000 m 絕緣的串行鏈接 特性模式 段 0…1000 m 絕緣的串行鏈接 對任何數據中心建模 段 0…15 m 特性模式 點至點 0…15 m 對任何數據中心建模 點至點 | |
| maximum tap links length | <15 m 非絕緣的串行鏈接 特性模式 段 <15 m 非絕緣的串行鏈接 對任何數據中心建模 段 <40 m 絕緣的串行鏈接 特性模式 段 <40 m 絕緣的串行鏈接 對任何數據中心建模 段 | |
| 地址數 | 0…248 適用 特性模式 0…248 適用 對任何數據中心建模 | |
| 請求 | 1 K 數據字節/請求 特性模式 每個 RTU 請求 252 個數據字節 對任何數據中心建模 每個 ASCII 請求 504 個數據字節 對任何數據中心建模 | |
| 控制參數 | 每個幀（RTU）一個 CRC 對任何數據中心建模 每個幀（ASCII）一個 LRC 特性模式 每個幀（ASCII）一個 LRC 對任何數據中心建模 | |
| 內存說明 | 內部 RAM 2048 Kb 內部 RAM 128 kB 數據 內部 RAM 1792 kB 程序常量與符號 提供內存卡 (BMXRMS008MP) 程序、常數、符號與數據的備份 | |
| 目標區尺寸 | 128 kB 非定位內部數據 16250 %Mi 確定內部位 32464 %MWi 內部字 確定內部數據 32760 %KWi 固定字 確定內部數據 | |
| 目標區域的默認尺寸 | 128 %KWi 固定字 確定內部數據 256 %Mi 確定內部位 512 %MWi 內部字 確定內部數據 | |
| 應用程序結構 | 1 個循環/周期主任務 1個周期快速任務 無輔助任務 32 事件任務 | |
| _ | 0.18 μs _ 0.26 μs 雙長的字 0.38 μs 單長的字 1.74 μs _ | |
| 每毫秒指令數 | 4.2 Kinst/ms 65 % 布爾 + 35 % 定點運算 5.4 Kinst/ms 100 % 布爾 | |
| 系統開銷 | 0.2 ms 適用 快速任務 1.05 ms 適用 主任務 | |
| 電流消耗 | 72 mA 在…上 24 V 直流 | |
| 供電電源 | 通過機架的內部電源 | |
| 標識 | CE | |
| LED狀態 | 1 LED (green)processor running (RUN) 1 LED (red)I/O module fault (I/O) 內存卡故障 (CARD ERR): LED (紅色) 1 LED (red)processor or system fault (ERR) Modbus 上的活動 (SER COM): LED (黃色) | |
| 產品凈重 | 0.2 kg |
| 運行溫度 | 0…60 °C | |
|---|---|---|
| 相對濕度 | 10…95 % 無冷凝 | |
| IP 防護等級 | IP20 | |
| 保護處理 | TC | |
| 符合指令 | 2014/35/EU - low voltage directive 2014/30/EU - electromagnetic compatibility 2012/19/EU - WEEE指令 | |
| 產品認證 | CE UL CSA RCM EAC 商船 | |
| 標準 | EN 61131-2 EN/IEC 61010-2-201 UL 61010-2-201 CSA C22.2 No 61010-2-201 IACS E10 EN/IEC 61000-6-5 EN/IEC 61850-3 | |
| 環境特征 | Hazardous location class I division 2 |
| 包裝1的單位類別 | PCE | |
|---|---|---|
| 個/公斤 | 1 | |
| 包裝重量 | 237 g | |
| 包裝1高度 | 5.5 cm | |
| 包裝1寬度 | 11 cm | |
| 包裝1長度 | 11.5 cm | |
| 包裝2重量 | 3.981 kg |
| 產品類型 | Green Premium 產品 | |
|---|---|---|
| REACh法規 | REACh 聲明 | |
| REACh（不含 SVHC） | 是 | |
| 歐盟ROHS指令 | 主動合規性（超出歐盟 RoHS 法定范圍的產品） 歐盟ROHS聲明 | |
| 無汞 | 是 | |
| RoHS 豁免信息 | 是 | |
| 中國 ROHS 管理辦法 | 中國 ROHS 聲明 | |
| 環境披露 | 產品環境文件 | |
| 流通資料 | 產品使用壽命終期信息 | |
| WEEE | 該產品必須經特定廢物回收處理后棄置于歐盟市場，絕不可丟棄于垃圾桶中。 |
| 保修單 | 18 months |
|---|
