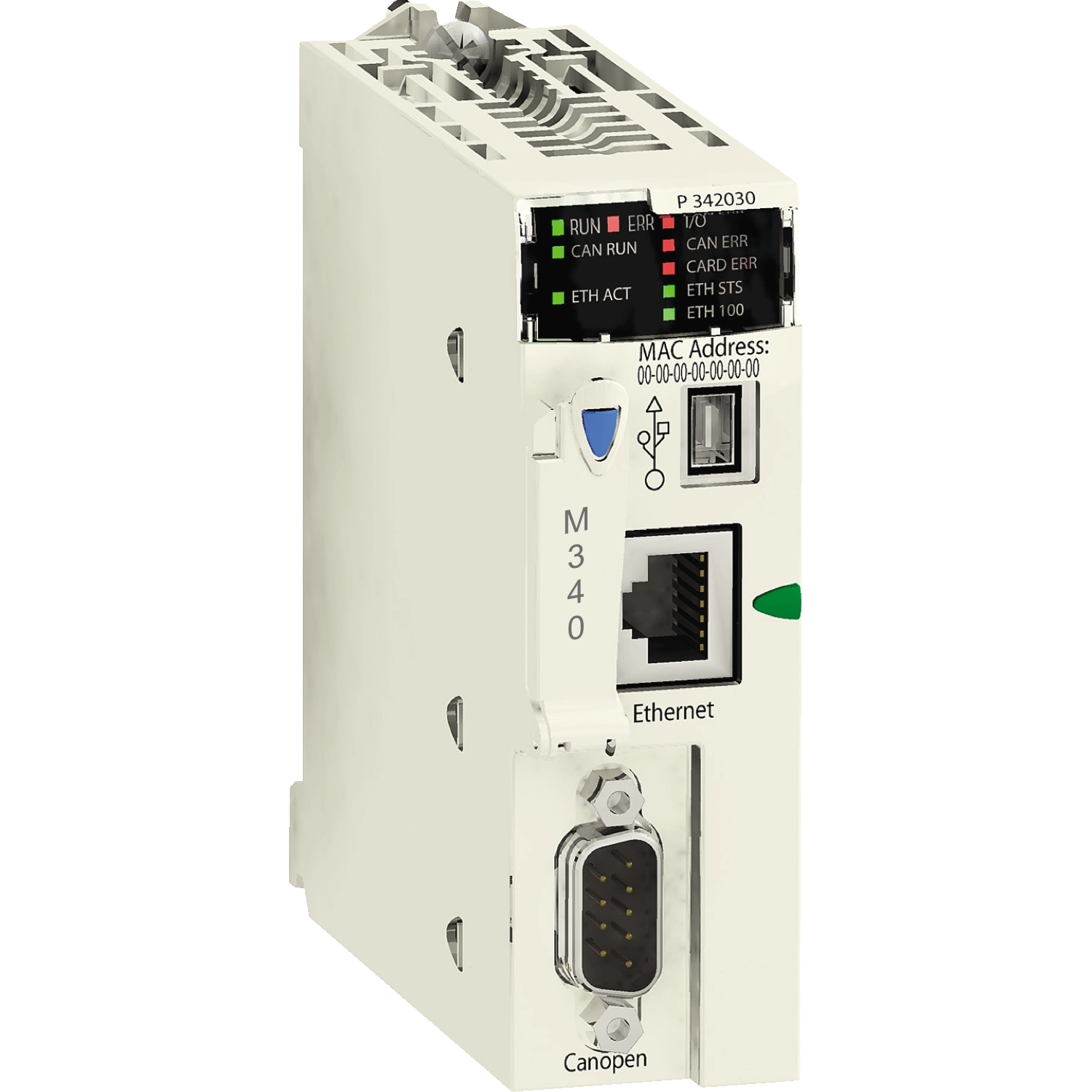

13382875018| 產品系列 | Modicon M340 自動化平臺 | |
|---|---|---|
| 產品類型 | 處理器模塊 | |
| 運行條件 | 需要一張存儲卡來支持（不提供） | |
| 概念 | Transparent Ready CANopen | |
| 機架數量 | 4 | |
| 槽位數 | 11 | |
| 離散量 I/O 處理器數量 | 1024 I/O 多機架配置 704 I/O 單機架配置 | |
| 模擬量 I/O 處理器容量 | 256 I/O 多機架配置 66 I/O 單機架配置 | |
| 特殊應用通道數量 | 36 |
| 控制通道 | 可編程回路 | |
|---|---|---|
| 運動控制 | 獨立軸 CANopen | |
| 集成連接類型 | USB 端口 在…上 12 Mbit/s CANopen 主總線 SUB-D 9, 傳輸模式: 2 屏蔽雙絞線對 在…上 20 kbit/s...1 Mbit/s Ethernet TCP/IP RJ45, 傳輸模式: 1 根雙絞線 在…上 10/100 Mbit/s | |
| 通訊模塊處理器 | 2 以太網通訊模塊 4 ASI模塊 | |
| embedded communication service | 網絡管理(NMT) CANopen 過程數據對象(PDO) CANopen 服務數據對象 (SDO) CANopen 特殊功能 (SYNC, EMCY, TIME) CANopen 帶寬管理, Ethernet TCP/IP 數據編輯器, Ethernet TCP/IP Modbus TCP 消息發送, Ethernet TCP/IP 支架觀察器, Ethernet TCP/IP SNMP 網絡管理員, Ethernet TCP/IP | |
| 以太網端口 | 10BASE-T/100BASE-TX | |
| 傳輸率 | 1 Mbit/s 0…20 m 0…0.6 m 125 kbit/s 0…500 m 0…10 m 20 kbit/s 0…2500 m 0…300 m 250 kbit/s 0…250 m 0…10 m 50 kbit/s 0…1000 m 0…120 m 500 kbit/s 0…100 m 0…10 m 800 kbit/s 0…40 m 0…6 m | |
| 總線/網絡類型 | CANopen M20 DS 301 V4.02 通過 雛菊鏈或分接頭結點鏈接的設備 CSMA/CA CANopen M20 DS 303-2 通過 雛菊鏈或分接頭結點鏈接的設備 CSMA/CA CANopen M20 DS 405 通過 雛菊鏈或分接頭結點鏈接的設備 CSMA/CA | |
| 從站數量 | 63 CANopen | |
| 每段的設備數 | 0…16 適用 <205 m (CANopen) 0…32 適用 <185 m (CANopen) 0…64 適用 <160 m (CANopen) | |
| 內存說明 | 內部 RAM 4096 Kb 內部 RAM 256 kB 數據 內部 RAM 3584 kB 程序常量與符號 | |
| 目標區尺寸 | 256 kB 非定位內部數據 32634 %Mi 確定內部位 | |
| 目標區域的默認尺寸 | 1024 %MWi 內部字 確定內部數據 256 %KWi 固定字 確定內部數據 512 %Mi 確定內部位 | |
| 應用程序結構 | 64 個事件任務 1 個循環/周期主任務 1個周期快速任務 無輔助任務 | |
| _ | 0.12 μs _ 0.17 μs 雙長的字 0.25 μs 單長的字 1.16 μs _ | |
| 每毫秒指令數 | 6.4 Kinst/ms 65 % 布爾 + 35 % 定點運算 8.1 Kinst/ms 100 % 布爾 | |
| 系統開銷 | 0.13 ms 適用 快速任務 0.7 ms 適用 主任務 | |
| 電流消耗 | 135 mA 在…上 24 V 直流 | |
| 供電電源 | 通過機架的內部電源 | |
| 標識 | CE | |
| LED狀態 | 以太網激活 (ETH ACT): LED (綠色) 集成機器/安裝總線運行 (CAN ERR): LED (綠色) 處理器運行 (RUN): LED (綠色) 以太網網絡狀態 (ETH STS): LED (綠色) 數據速率 (ETH 100): LED (紅色) I/O 模塊故障 (I/O): LED (紅色) 集成機器/安裝總線故障 (CAN ERR): LED (紅色) 內存卡故障 (CARD ERR): LED (紅色) 處理器或系統故障 (ERR): LED (紅色) Modbus 上的活動 (SER COM): LED (黃色) | |
| 產品凈重 | 0.215 kg |
| 運行溫度 | 0…60 °C | |
|---|---|---|
| 相對濕度 | 10…95 % 無冷凝 | |
| IP 防護等級 | IP20 | |
| 保護處理 | TC | |
| 符合指令 | 2014/35/EU - low voltage directive 2014/30/EU - electromagnetic compatibility 2012/19/EU - WEEE指令 | |
| 產品認證 | CE UL CSA RCM EAC 商船 | |
| 標準 | EN 61131-2 EN/IEC 61010-2-201 UL 61010-2-201 CSA C22.2 No 61010-2-201 IACS E10 EN/IEC 61000-6-5 EN/IEC 61850-3 | |
| 環境特征 | 危險區域 1類2級 |
| 包裝重量 | 0.277 kg | |
|---|---|---|
| 包裝1高度 | 55.000 mm | |
| 包裝1寬度 | 110.000 mm | |
| 包裝1長度 | 125.000 mm |
| 產品類型 | Green Premium 產品 | |
|---|---|---|
| REACh法規 | REACh 聲明 | |
| REACh（不含 SVHC） | 是 | |
| 歐盟ROHS指令 | 主動合規性（超出歐盟 RoHS 法定范圍的產品） 歐盟ROHS聲明 | |
| 無汞 | 是 | |
| RoHS 豁免信息 | 是 | |
| 中國 ROHS 管理辦法 | 中國 ROHS 聲明 | |
| 環境披露 | 產品環境文件 | |
| 流通資料 | 產品使用壽命終期信息 | |
| WEEE | 該產品必須經特定廢物回收處理后棄置于歐盟市場，絕不可丟棄于垃圾桶中。 |
| 保修單 | 18 個月 |
|---|
